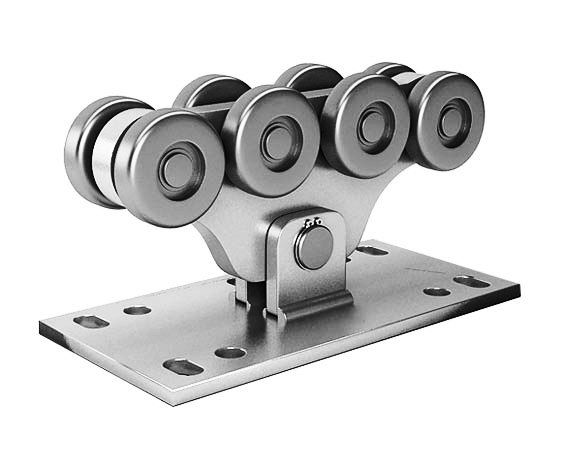

Опора роликовая (стальные ролики) SGN.01.150 Alutech

Опора роликовая со стальными роликами предназначена для перемещения створки самонесущих откатных ворот.

Используется для изготовления ворот на шине SG.01.x. Для регулировки опоры по высоте рекомендуется применять болты M12x50 DIN933 оцинкованные.

Роликовые опоры в конструкции откатных самонесущих ворот воспринимают нагрузки от створки ворот и передают их на фундамент, обеспечивают перемещение створки в направлениях, предусмотренных конструкцией ворот. Опоры подбираются исходя из массы полотна ворот.

Опора роликовая АЛЮТЕХ SGN 01 150 со стальными роликами используется совместно с шиной направляющей SG.01 и предназначена для перемещения в заданном направлении створки откатных ворот весом до 450 кг. Для обеспечения работоспособности ворот в зимний период в подшипниках применяется консистентная смазка до -40?.

При монтаже опор к фундаменту рекомендовано использовать подставки SGN.01.200, которые значительно облегчают монтаж и обеспечивают регулировку ворот.
Подставки крепятся к фундаменту с помощью анкерных болтов либо сваркой к предварительно заложенному в фундамент элементу (например, швеллеру).

Полный комплект консольной системы Alutech (для ворот весом до 450 кг) состоит из:
- Направляющая шина длиной 71*60*6000  - 1 шт.
- Роликовая опора металл SGN.01 - 2 шт.
- Заглушка для направляющей шины (крышка) резиновая - 1 шт.
- Ролик концевой (опорный) - 1 шт.
- Улавливатель нижний - 1 шт.
- Кронштейн верхний, предотвращающий раскачивание створки - 1 шт.
- Ролик резиновый для кронштейна (поддерживающий) - 2 шт.
- Улавливатель верхний - 1 шт.
