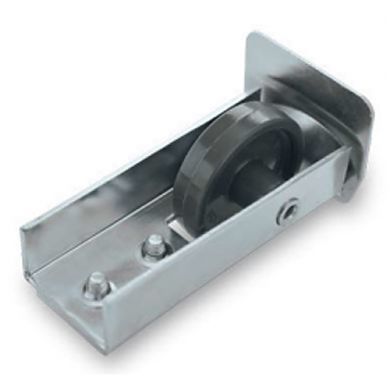

Ролик концевой съемный ЭКО - 025 для сдвижных ворот РОЛТЭК

Ролик концевой создает дополнительную опору совместно с ловителем нижним , снижает напряжение в области сопряжения направляющей  с опорой  в статическом закрытом состоянии ворот. Преимущество съемного ролика заключается в простоте его установки и возможности самостоятельного обслуживания откатных ворот. В конструкции ролика концевого применяется выпуклая заглушка, предназначенная для совместной работы с ловителем нижним роликовым при сильных ветровых нагрузках на створку ворот. В конструкции предусмотрен высокопрочный нейлоновый ролик, не требующий обслуживания.

При настройке положения створки ворот концевой ролик должен полностью заходить в ловитель нижний. Створка ворот при этом должна приподниматься на 5-10 мм - это обязательное условие

   Во время выполнении сварочных работ при монтаже конструкции откатных ворот необходимо исключить возможность протекания сварочного тока через ролик концевой.

 длина 6 м - вес 33,6 кг - толщина стенки 3,5 мм
 длина 7 м - вес 39,2 кг - толщина стенки 3,5 мм
Поверхность направляющей защищена антикоррозийной смазкой. Смазку внутренней поверхности направляющей при монтаже производить не требуется.

Для правильной стыковки направляющих, а также для правильного крепления направляющей к створке ворот смотрите рекомендации.

При изготовлении двустворчатых откатных ворот при расчетах необходимо уменьшать допустимые силы F1 и F2 в 1,5 раза.
