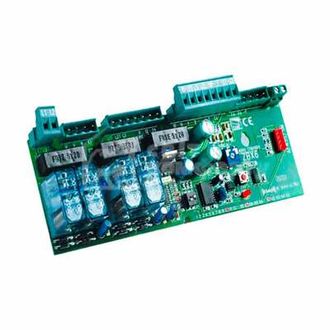

Плата блока управления ZBX6 CAME для привода BX-64/68 (ZBX6N)

ОПИСАНИЕ - БЛОК УПРАВЛЕНИЯ ZBX6 CAME

Электропитание платы блока управления ~230 В подается на контакты L1-L2, частота 50/60 Гц.

Для электропитания устройств управления и аксессуаров используется ~24 В. Внимание! Суммарная мощность дополнительных устройств не должна превышать 20 Вт.

Фотоэлементы безопасности могут быть подключены для выполнения следующих функций: "Открывание в режиме закрывания" (2-C1) или "Стоп".

Все подключения защищены плавкими предохранителями (см. таблицу).

Плата блока управления обеспечивает и контролирует выполнение следующих функций и режимов управления:

- автоматическое закрывание после команды "Открыть";

- открыть/закрыть (BX-64/BX-68);

- открыть/стоп/закрыть/стоп (BX-68B);

- открыть/закрыть в режиме "Присутствие оператора";

- полный стоп.

Благодаря соответствующей регулировке можно установить время срабатывания автоматического закрывания;
