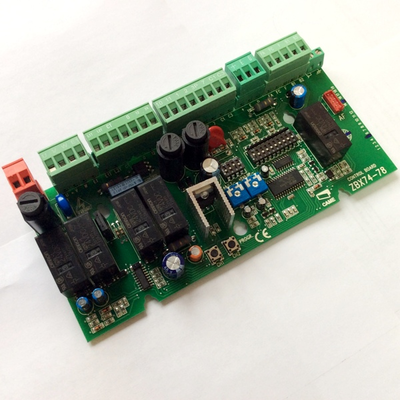

Плата блока управления ZBX-74 ZBX-78 CAME для привода BX-78 (ZBX7N)

ФУНКЦИИ БЛОКА УПРАВЛЕНИЯ ZBX-74 ZBX-78

- Автоматическое закрывание

- Предварительное включение сигнальной лампы

- Обнаружение препятствий в любом положении ворот

- Открыть/закрыть

- Открыть/Стоп/Закрыть/Стоп

- Частичное открывание

- Полный стоп

Электропитание платы блока управления ~220В подается на контакты L-N, частота 50/60 Гц.

Для электропитания принадлежностей используется ~24В.

Внимание! Общая мощность принадлежностей не может превышать 20Вт.

Фотоэлементы безопасности могут быть подключены для выполнения следующих функций: "Открывание в режиме закрывания", "Частичный стоп", "Стоп" и обнаруживают препятствие даже когда мотор не работает.

Примечание: когда нормально-замкнутые контакты (2-C1, 2-C3 или 1-2) разомкнуты, светодиод начинает мигать (позиция 11, основные компоненты).

Оптический считыватель изменяет направление движения ворот на противоположное при обнаружении препятствия в циклах открывания или закрывания.

Внимание! После 3 неудачных попыток закрытия ворота останавливаются в полностью открытом положении, таймер автоматического закрывания отключается. Для закрытия ворот

необходимо подать команду с кнопки или брелка-передатчика.

Все подключения защищены предохранителями (см.табл.).
